Как прогибометр падающего груза оценивает прочность покрытия? Полное руководство по принципам испытаний FWD, анализу прогиба и оценке конструкции.

Основные выводы

Измеритель прогиба падающего веса (FWD) — одна из наиболее широко распространенных систем не-неразрушающего контроля для оценки прочности конструкции дорожного покрытия. Моделируя динамическое воздействие нагрузки от движущегося колеса и измеряя возникающий в результате прогиб покрытия, FWD позволяет инженерам оценить жесткость слоя, определить оставшийся срок службы покрытия и разработать экономически-эффективные стратегии восстановления. В этом руководстве объясняется, как работает прогибометр падающего груза, как инженеры интерпретируют его результаты и почему правильная калибровка и-качественное оборудование необходимы для надежной оценки дорожного покрытия.

Что такое дефлектометр падающего веса и почему это важно?

Прогибометр падающего веса (FWD) – это система не-неразрушающего контроля дорожного покрытия, предназначенная для оценки структурного состояния гибких и жестких покрытий без повреждения дорожного полотна. Вместо извлечения сердцевин дорожного покрытия или выемки слоев оборудование применяет контролируемую ударную нагрузку к поверхности дорожного покрытия и измеряет возникающие упругие отклонения с помощью высокочувствительных геофонов.

В отличие от лабораторных испытаний материалов, которые оценивают отдельные образцы асфальта или бетона, прогибометр падающего веса оценивает фактическую-структуру дорожного покрытия, находящегося в эксплуатации. Измеренная реакция отражает совместное поведение слоев асфальта, слоев основания, материалов основания и грунтов земляного полотна в условиях реалистичной нагрузки от дорожного движения. Это делает тестирование FWD одним из наиболее ценных инструментов для систем управления дорожным покрытием, планирования технического обслуживания шоссе, оценки взлетно-посадочной полосы аэропорта и проектирования структурных накладок.

Современное управление активами дорожного покрытия все чаще опирается на испытания FWD, поскольку оно позволяет инженерам выявлять структурные недостатки до того, как возникнут видимые повреждения. Анализируя измеренный прогиб, инженеры могут оценить жесткость слоя дорожного покрытия, определить слабые зоны земляного полотна, оптимизировать толщину восстановления и продлить срок службы дорожного покрытия, минимизируя при этом затраты на техническое обслуживание.

Согласно документации системы Tianpeng FWD, оборудование предназначено для структурной оценки автомагистралей, муниципальных дорог, тротуаров аэропортов, портов и промышленных покрытий для тяжелых условий эксплуатации, предоставляя необходимые данные для оценки дорожного покрытия, проектирования наложений, прогнозирования остаточного срока службы и оценки качества после строительства.

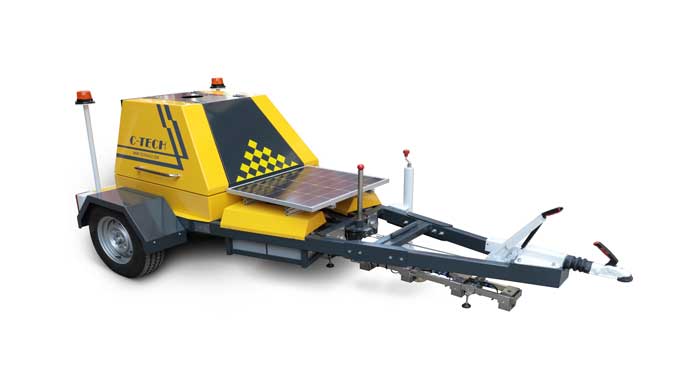

Прогибометр падающего груза Tianpeng обеспечивает быструю, не-неразрушающую оценку дорожного покрытия автомагистралей, аэропортов и муниципальной инфраструктуры.

Как дефлектометр с падающим грузом имитирует реальную транспортную нагрузку?

Динамическая нагрузка обеспечивает более реалистичные структурные реакции

Основное преимущество дефлектометра с падающим грузом заключается в его способности воспроизводить кратковременную-динамическую нагрузку, создаваемую движущимися транспортными средствами. Вместо приложения медленной статической нагрузки оборудование сбрасывает калиброванный падающий груз с контролируемой высоты на круглую загрузочную пластину. Система резиновых амортизаторов формирует удар в плавную полу-синусоидальную волну, точно соответствующую импульсу нагрузки, создаваемому проезжающим колесом транспортного средства.

Этот метод нагрузки значительно более репрезентативен для реальных условий дорожного движения, чем обычные испытания на статическую нагрузку. Поскольку материалы дорожного покрытия по-разному реагируют на динамическую и статическую нагрузку, воспроизведение достоверного импульса нагрузки позволяет инженерам получать более реалистичные оценки характеристик конструкции.

Согласно техническим спецификациям Tianpeng, как FWD-2000K, так и FWD-FWD-5000K для тяжелых условий эксплуатации генерируют полусинусоидальный импульс нагрузки, обеспечивая повторяемые условия нагрузки, подходящие для структурного анализа автомагистралей и покрытий аэропортов. Стандартный FWD-2000K обеспечивает диапазон нагрузки 0–90 кН с дополнительной нагрузкой 130 кН, тогда как FWD-5000K аэропортового класса поддерживает нагрузки до 240 кН с возможностью расширения до 350 кН для оценки покрытия тяжелых самолетов.

В отличие от методов разрушающего нагружения, приложенная сила полностью остается в пределах упругости покрытия, что позволяет проводить повторные испытания в одном и том же месте, не вызывая повреждения конструкции.

Типичные характеристики нагрузки систем Tianpeng FWD

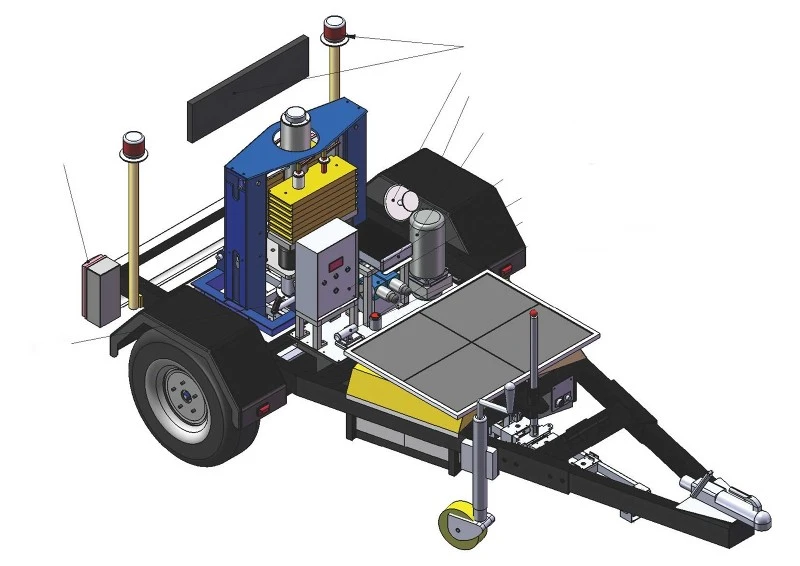

Гидравлическая система нагрузки генерирует управляемый полу-синусоидальный ударный импульс, который точно имитирует реальные нагрузки на колеса автомобиля.

Какие компоненты составляют современный прогибометр с падающим грузом?

Каждый компонент способствует точной оценке дорожного покрытия

Хотя процесс тестирования кажется простым, каждый компонент прогибометра с падающим грузом играет решающую роль в обеспечении точных структурных измерений.

Узел падающего-груза генерирует энергию удара, а гидравлическая подъемная система поднимает молот на точно контролируемую высоту перед каждым испытанием. Круглая нагружающая пластина равномерно распределяет силу по поверхности дорожного покрытия, сводя к минимуму концентрацию локализованных напряжений. Высокоточный-тензодатчик измеряет фактическую силу удара, возникающую при каждом падении, гарантируя, что все расчеты основаны на измеренных, а не теоретических нагрузках.

Возможно, наиболее важными компонентами являются геофоны, расположенные на все большем расстоянии от погрузочной плиты. Эти датчики фиксируют прогибы дорожного покрытия с чрезвычайно высокой чувствительностью, что позволяет инженерам сконструировать полноценный отклоняющий бассейн.

Согласно спецификациям Tianpeng, обе модели FWD могут вмещать до девяти геофонов при стандартной конфигурации из девяти датчиков. Каждый датчик обеспечивает разрешение измерения 0,1 мкм, сохраняя при этом погрешность измерения менее или равную ±1% и повторяемость лучше ±1,5%, что позволяет точно анализировать поведение конструкции дорожного покрытия.

Кроме того, в систему интегрированы два датчика температуры, которые независимо измеряют температуру дорожного покрытия и температуру окружающего воздуха. Эти измерения особенно важны, поскольку жесткость асфальта значительно меняется в зависимости от температуры и ее часто необходимо корректировать во время оценки конструкции.

Ключевые компоненты прогибометра падающего груза

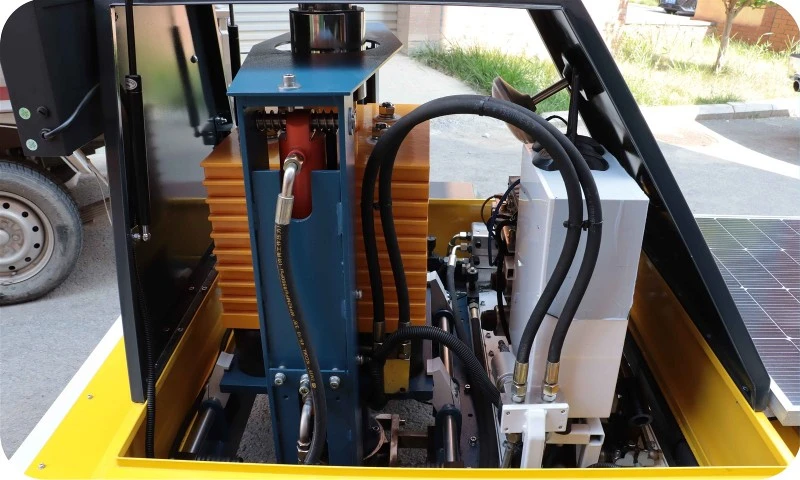

Каждый компонент системы FWD способствует точным и воспроизводимым измерениям реакции конструкции дорожного покрытия.

Как прогиб бассейна показывает прочность покрытия?

Понимание анализа бассейна прогиба

Самый ценный результат работы дефлектометра падающего груза — это не просто максимальное отклонение поверхности под нагрузочной плитой. Вместо этого инженеры анализируют всю область прогиба, которая показывает, как меняется деформация дорожного покрытия с увеличением расстояния от центра нагрузки.

При приложении ударной нагрузки покрытие упруго изгибается, создавая чашеобразный профиль прогиба-. Геофон, расположенный непосредственно под нагрузочной пластиной, измеряет максимальное отклонение, а датчики, расположенные дальше, фиксируют все меньшие перемещения. Вместе эти измерения описывают, насколько эффективно покрытие распределяет нагрузку от движения по каждому структурному слою.

Покрытие с высокой структурной жесткостью обычно образует узкий и неглубокий прогиб, поскольку приложенная нагрузка эффективно распределяется. Напротив, покрытия, имеющие слабые базовые слои или поврежденные грунты земляного полотна, имеют более широкие и глубокие впадины, что указывает на пониженную несущую способность конструкции.

Эта информация формирует основу для расширенного структурного анализа, включая обратный расчет модуля слоя, прогнозирование остаточного срока службы, расчет толщины верхнего слоя и планирование восстановления дорожного покрытия.

Согласно спецификациям Tianpeng FWD, использование до девяти высокоточных-геофонов в сочетании с позиционированием GPS/BeiDou позволяет проводить повторные измерения в одинаковых местах, поддерживая долгосрочный-мониторинг и сравнение характеристик дорожного покрытия с течением времени.

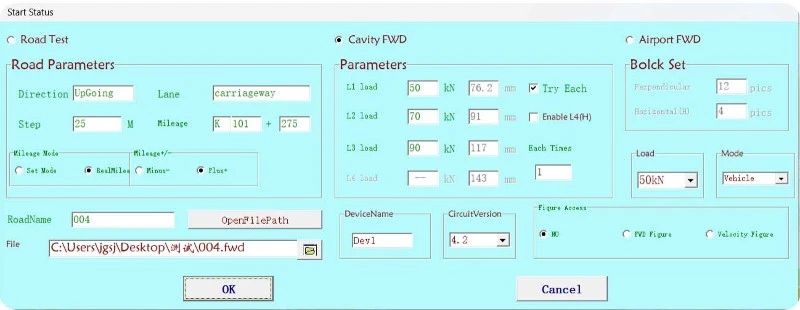

Бассейн прогиба показывает, как слои дорожного покрытия распределяют транспортные нагрузки, и обеспечивает основу для структурного анализа.

Как инженеры преобразуют измерения вперед в прочность покрытия?

Обратный расчет — основа анализа прогибометра с падающим грузом

Хотя прогибометр падающего веса напрямую измеряет прогиб поверхности дорожного покрытия, инженеры редко интересуются только значениями прогиба. Реальная цель состоит в том, чтобы определить структурное состояние каждого слоя дорожного покрытия под поверхностью. Этот процесс известен как обратный расчет и является одним из наиболее важных применений современного тестирования FWD.

Обратный расчет использует измеренный прогиб бассейна вместе с толщиной слоя дорожного покрытия, условиями нагрузки и теорией упругости для оценки модуля упругости слоя асфальта, слоя основания, основания и земляного полотна. Специализированное программное обеспечение неоднократно корректирует модуль упругости, присвоенный каждому слою, до тех пор, пока рассчитанный бассейн отклонения не будет точно соответствовать полевым измерениям, собранным FWD.

В отличие от разрушающего отбора керна, который выявляет свойства материала только в одном месте, испытания на прогибометре падающего груза оценивают структурную реакцию всей системы дорожного покрытия. Это позволяет инженерам выявлять слабые слои, оценивать оставшуюся несущую способность конструкции и определять, требуется ли локальный ремонт или полная-глубинная реабилитация.

Поскольку каждый удар приводит к полному отклонению, а не к отдельному значению смещения, инженеры получают значительно больше информации, чем при использовании традиционных методов нагружения пластин. Поэтому современные системы управления дорожным покрытием в значительной степени полагаются на значения модуля, полученные из FWD-при разработке стратегий технического обслуживания автомагистралей, аэропортов и городских дорог.

Инженерные параметры, полученные в результате испытаний FWD

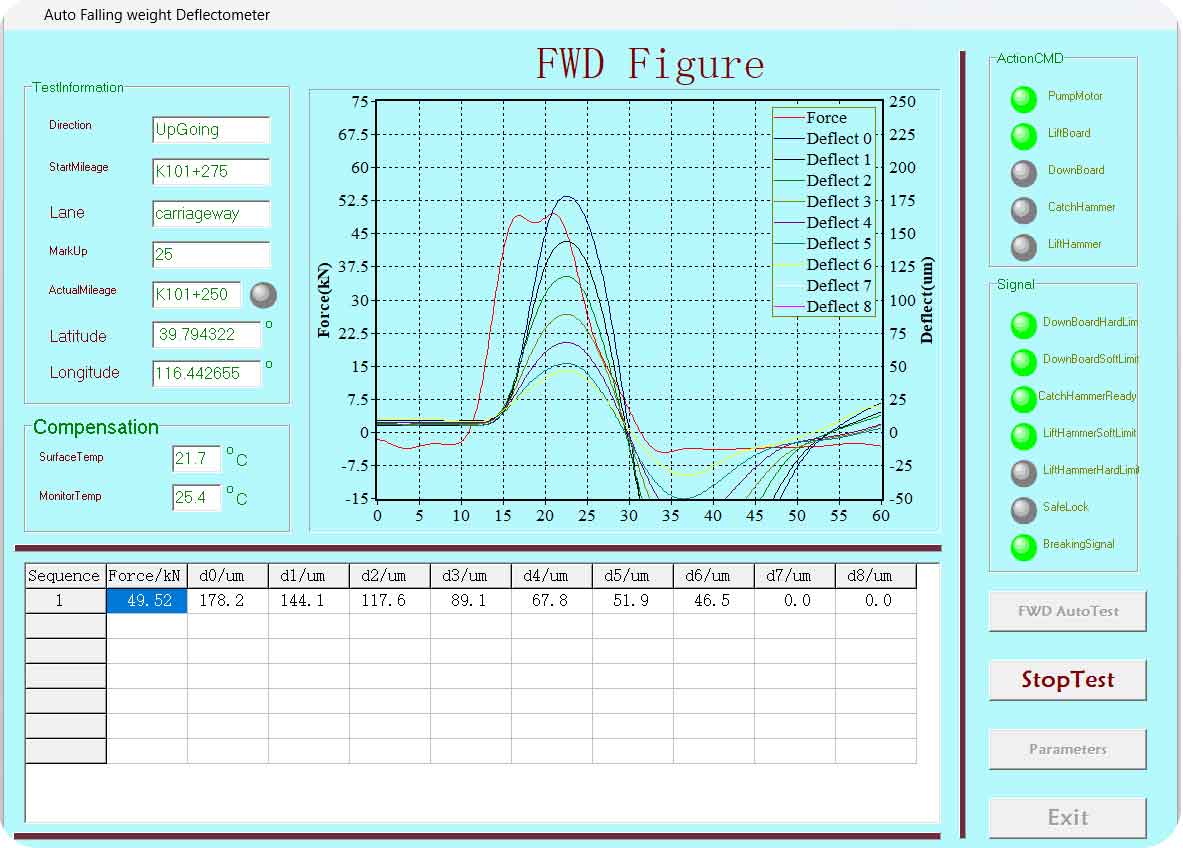

Программное обеспечение для анализа FWD преобразует измеренные отклонения в инженерные параметры, которые используются при проектировании дорожного покрытия, его восстановлении и долгосрочном-управлении активами.

Почему данные о температуре и GPS имеют решающее значение во время тестирования FWD?

Условия окружающей среды напрямую влияют на реакцию покрытия

Жесткость асфальтового покрытия постоянно меняется в зависимости от температуры. Покрытие, испытанное прохладным утром, может продемонстрировать значительно меньшую деформацию, чем то же покрытие, испытанное жарким летним днем. Без температурной коррекции инженеры могли бы ошибочно заключить, что произошло ухудшение конструкции, хотя на самом деле разница является результатом размягчения асфальта.

По этой причине современные системы прогибометров падающего веса включают в себя независимые датчики температуры, которые одновременно измеряют температуру дорожного покрытия и температуру окружающего воздуха.

Согласно спецификациям Tianpeng FWD, как FWD-2000K, так и FWD-5000K оснащены двумя датчиками температуры, позволяющими независимо измерять температуру дорожного покрытия и окружающей среды с точностью менее или равной ±2 градуса. Эти измерения предоставляют необходимые данные для температурной коррекции во время структурной оценки.

Не менее важна точность определения местоположения. Крупные программы управления дорожным покрытием часто повторяют исследования FWD каждые один-три года для мониторинга структурного износа. Тестирование всего в нескольких метрах от предыдущего места может дать заметно разные результаты из-за местной изменчивости дорожного покрытия.

Таким образом, системы FWD компании Tianpeng интегрируют позиционирование GPS/BeiDou, автоматически сохраняя географические координаты каждой точки измерения. Эта уникальная функция позиционирования позволяет инженерам повторно посещать одни и те же места во время будущих исследований, повышая надежность долгосрочного-анализа характеристик дорожного покрытия.

Интегрированное позиционирование GPS/BeiDou позволяет проводить повторные испытания в одних и тех же местах, повышая точность долгосрочного-мониторинга характеристик дорожного покрытия.

Почему калибровка необходима для точных испытаний дефлектометра с падающим грузом?

Калибровка датчика напрямую определяет надежность измерений

Прогибометр с падающим грузом содержит несколько высокоточных-измерительных систем, включая тензодатчик, геофоны, датчики температуры и электронику для сбора данных. Даже небольшой дрейф датчика может повлиять на расчетный модуль покрытия и решения о восстановлении.

Согласно руководству по калибровке Tianpeng, калибровка выполняется с использованием сертифицированного эталонного датчика, установленного на специальном калибровочном стенде. Измеренные значения каждого работающего геофона сравниваются с эталонным датчиком, что позволяет программному обеспечению рассчитать поправочный коэффициент для каждого канала. Процедура повторяется с использованием пяти различных высот падения молотка, обеспечивая точность измерений во всем рабочем диапазоне оборудования.

Руководство по калибровке также подчеркивает несколько практических требований. Калибровку следует выполнять на устойчивой горизонтальной поверхности, следует избегать сильного ветра, поскольку он может повлиять на показания датчика, магнитное основание эталонного датчика должно оставаться прочно закрепленным, а калибровочный компьютер должен работать от аккумулятора, чтобы минимизировать электрические помехи.

Эти процедуры гарантируют, что измеренный прогиб бассейна точно отражает поведение покрытия, а не ошибку датчика.

Рекомендуемый контрольный список калибровки FWD

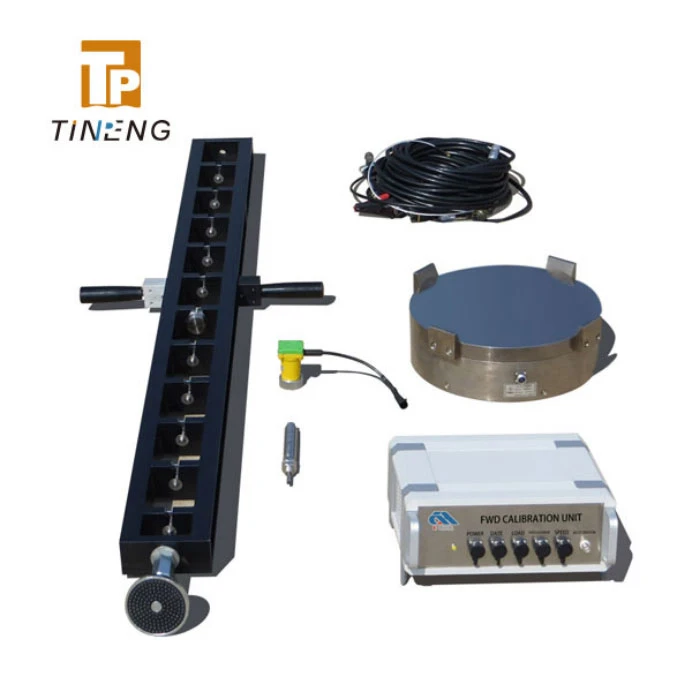

Регулярная калибровка гарантирует, что каждый геофон точно измеряет прогиб покрытия, обеспечивая надежную оценку конструкции на протяжении всего срока службы оборудования.

Каковы преимущества FWD Comпо сравнению с другими методами испытаний дорожного покрытия?

Понимание различий между FWD, нагрузочным испытанием пластины и георадаром

Хотя существует несколько методов исследования дорожного покрытия, каждый из них оценивает различные аспекты эксплуатационных характеристик дорожного покрытия.

Испытание на нагрузку плитой измеряет несущую способность локализованного участка с использованием статической нагрузки и обычно применяется при строительстве земляного полотна. Он предоставляет ценную информацию о несущей способности, но не может эффективно оценить всю сеть дорожного покрытия.

Георадарный радар (GPR) определяет толщину слоя дорожного покрытия, условия влажности, пустоты и подземные коммуникации с помощью электромагнитных волн. Однако георадар не может напрямую определить жесткость конструкции дорожного покрытия.

Дефлектометр падающего груза заполняет этот пробел, измеряя динамическую реакцию конструкции покрытия при моделируемой транспортной нагрузке. Для комплексной оценки дорожного покрытия многие дорожные агентства объединяют FWD и GPR, используя радар для определения геометрии покрытия и FWD для оценки характеристик конструкции.

Сравнение распространенных технологий оценки дорожного покрытия

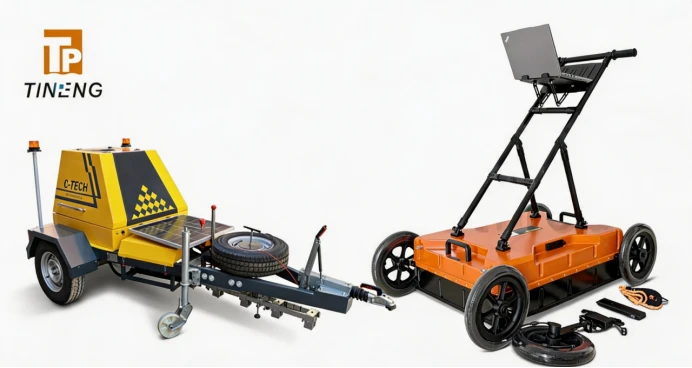

Сочетание FWD с георадиолокатором предоставляет инженерам как данные о характеристиках конструкции, так и информацию о недрах для комплексной оценки дорожного покрытия.

Резюме и рекомендации

Измеритель прогиба падающего веса стал одним из наиболее важных инструментов в современном проектировании дорожных покрытий, поскольку он обеспечивает быструю, воспроизводимую и не-неразрушающую оценку конструкции в реалистичных условиях дорожной нагрузки. Измеряя бассейн полного прогиба и применяя передовые методы обратного расчета, инженеры могут оценить жесткость слоя дорожного покрытия, выявить структурные недостатки, спрогнозировать оставшийся срок службы и оптимизировать стратегии восстановления со значительно большей уверенностью, чем традиционные методы испытаний.

Выбор высококачественного-дефлектометра падающего груза – это лишь часть решения. Долгосрочная-надежность измерений также зависит от правильной калибровки, регулярного профилактического обслуживания, точной температурной коррекции и последовательных процедур тестирования. Современные цифровые системы, оснащенные геофонами высокого-разрешения, системами позиционирования GPS/BeiDou, интегрированным программным обеспечением и функциями автоматической калибровки, значительно повышают эффективность испытаний, обеспечивая при этом отслеживаемые и повторяемые инженерные результаты.

ВТяньпэнинженеры могут изучить комплексные решения для оценки дорожного покрытия с помощью нашегоОборудование для испытаний асфальта, Оборудование для испытаний материалов, иОбщее оборудование категории продуктов. Эти интегрированные решения помогают лабораториям, дорожным агентствам, аэропортам, университетам и консультантам по инфраструктуре добиться надежной оценки дорожного покрытия и долгосрочного-управления активами.

Часто задаваемые вопросы (FAQ)

Часто задаваемые вопросы 1: Что измеряет прогибометр падающего веса?

Дефлектометр падающего веса измеряет прогиб поверхности дорожного покрытия, вызванный имитацией нагрузки на колеса. Инженеры используют полученный прогиб для оценки структурной прочности дорожного покрытия и жесткости слоя.

Часто задаваемые вопросы 2: Является ли тестирование FWD разрушительным?

Нет. FWD-тестирование – это метод не-разрушающего контроля (NDT). Приложенная ударная нагрузка остается в пределах упругости покрытия, что позволяет проводить повторные испытания без повреждения конструкции.

Часто задаваемые вопросы 3: Почему в системе FWD используется несколько геофонов?

Несколько геофонов регистрируют прогибы дорожного покрытия на разных расстояниях от нагрузочной плиты, что позволяет инженерам построить полный бассейн прогиба для структурного анализа и обратного расчета модуля.

Часто задаваемые вопросы 4: Как часто следует калибровать FWD?

Большинство агентств рекомендуют проводить ежегодную калибровку с дополнительной проверкой после капитального ремонта или всякий раз, когда точность измерений подвергается сомнению. Регулярная калибровка обеспечивает надежные измерения нагрузки и прогиба.

Часто задаваемые вопросы 5: Можно ли использовать FWD и GPR вместе?

Да. FWD оценивает прочность конструкции, а георадар измеряет толщину покрытия и состояние грунта. Сочетание обеих технологий обеспечивает комплексное понимание состояния дорожного покрытия для планирования технического обслуживания и проектирования восстановления.
